引言
目前大部分常规超声仪器的性能测试参照国际标准 ISO22232：2020 Non-destructive testing — Characterization and verification of ultrasonic test equipment，即《ISO22232：2020超声检测设备器材的特性和验证》，其分为三个部分，分别为：
ISO22232-1-2020 仪器性能部分
ISO22232-2-2020 探头性能部分
ISO22232-3-2020 组合性能部分
这三个部分分别介绍了超声波仪器、探头和组合设备（即仪器、探头和连接的电缆)的性能测试方法、公差和验收标准。
上一推文根据ISO22232-1-2020 总结了超声波仪器部分测试的各项性能指标，以及检测时机；
本推文将总结ISO22232-2-2020 探头部分的相关性能指标：（如需相应的测试记录报告，请联系小编微信Qiji-NDT）
1、适用范围
1、适用于0.5 MHz至15 MHz频率范围，聚焦或不聚焦均适用；
2、适合于纵波/横波、单晶/双晶 接触法探头；
3、适用于液浸单探头；
4、不适合相控阵探头。参见ISO 18563-2
本部分的探头性能测试由制造商测试,测试报告和探头一并交付给使用者，不包括探头使用中的周期性性能测试。
探头的周期性测试见ISO 22232-3部分（下一篇文章将讲这部分内容）；但是在使用中，除了对ISO 22232-3部分规定的性能进行测试以外，也可以在本部分中选择部分性能进行周期性测试。
2、探头性能测试和检测时机
|
超声波探头性能 |
测试时机 |
质保要求 |
需要测试报告/记录及测试操作培训，请联系小编微信Qiji-NDT |
|
|
物理外观 |
1、制造商测试； 2、测试报告和探头一并交付; 3、除了对ISO 22232-3部分规定的性能进行测试以外，也可以在本部分中选择部分性能进行周期性测试;
|
需要有可追溯的测试报告 |
||
|
脉冲形状、波幅和持续时间 |
||||
|
频谱和带宽 |
||||
|
脉冲回波灵敏度 |
||||
|
距离波幅曲线 |
||||
|
液浸探头的声束参数 |
焦距 |
|||
|
焦柱长度 |
||||
|
焦宽 |
||||
|
声束扩散角 |
||||
|
接触法单晶直探头的声束参数 |
光束扩散和旁瓣 |
|||
|
直探头的偏离角和偏离 |
||||
|
焦距（近场长度） |
||||
|
焦宽 |
||||
|
焦柱长度 |
||||
|
接触法单晶斜探头的声束参数
|
入射点 |
|||
|
声束扩散角和声束发散 |
||||
|
斜探头的偏离角和偏离 |
||||
|
焦距（近场长度） |
||||
|
焦宽 |
||||
|
焦柱长度 |
||||
|
接触法双晶直探头的声束参数 |
延迟块的延迟 |
|||
|
焦距 |
||||
|
轴向灵敏度范围（焦柱长度） |
||||
|
横向灵敏度范围（焦宽） |
||||
|
接触法双晶斜探头的声束参数 |
入射点 |
|||
|
声束扩散角和声压分布图 |
||||
|
楔块延迟 |
||||
|
至最大灵敏度的距离（焦距） |
||||
|
轴向灵敏度范围（焦柱长度） |
||||
|
横向灵敏度范围（焦宽） |
||||
|
串声 |
||||

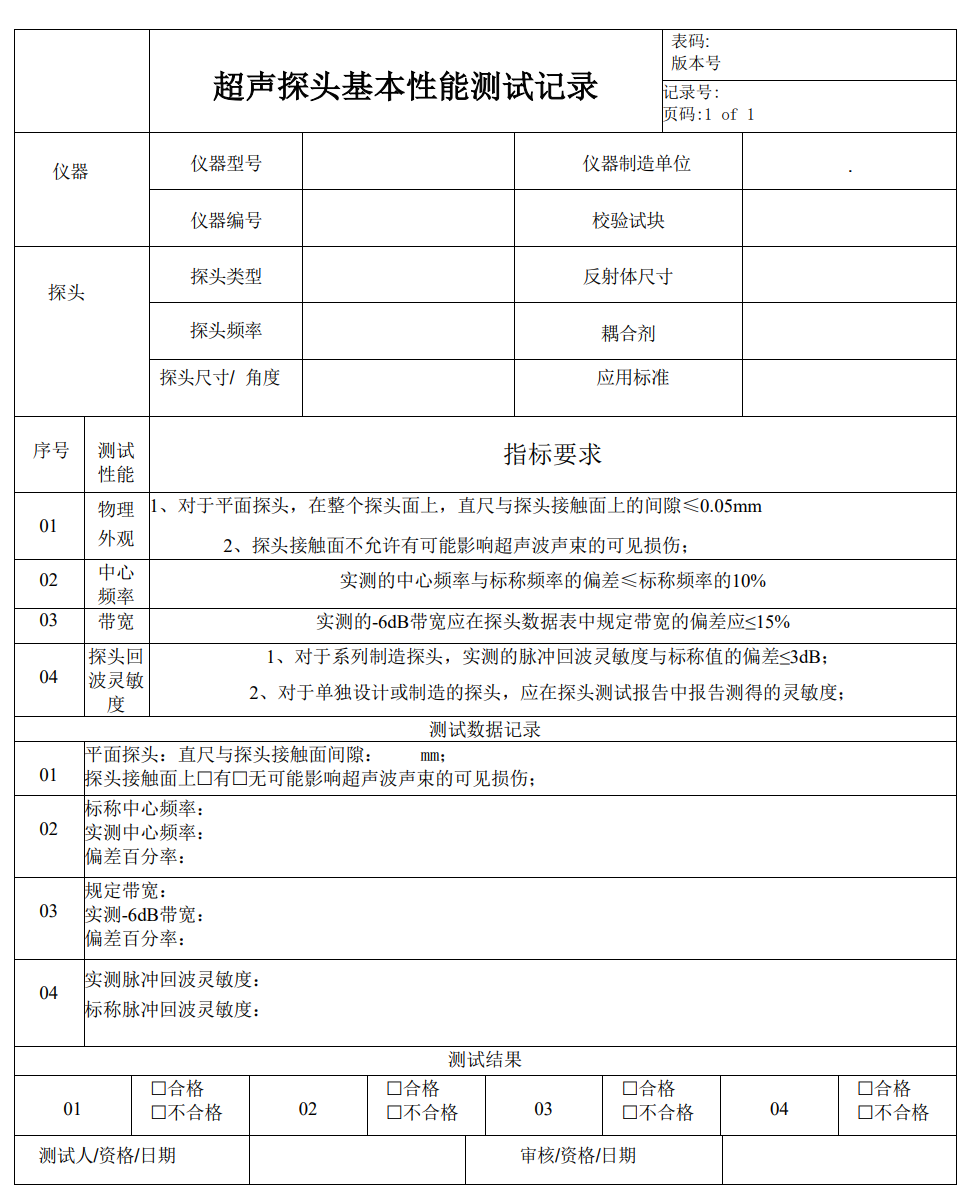

3、探头性能测试报告示例
